Étape 7 sur 16 du parcours « Débuter en électronique »
Le matériel est commandé ou reçu — dernière compétence avant le premier branchement : lire le plan. Un schéma électronique n’est pas un dessin technique réservé aux ingénieurs : c’est un langage d’une dizaine de symboles, avec trois conventions de lecture, qui s’apprend en une leçon. Et il en vaut la peine : le schéma est la lingua franca de toute l’électronique — chaque montage de ce parcours, chaque tutoriel du web, chaque idée que vous coucherez sur votre carnet parle cette langue.
Pourquoi un schéma plutôt qu’une photo ?
Les tutoriels pour débutants montrent souvent des photos ou des illustrations de breadboard câblée — séduisant, mais trompeur : on y recopie des positions de fils sans rien comprendre (l’erreur n°4, en pleine action). Le schéma fait l’inverse : il montre la logique du circuit — qui est relié à qui, dans quel ordre le courant circule — en ignorant la géographie physique. Deux montages aux allures totalement différentes sur breadboard peuvent partager le même schéma : c’est lui, la vérité du circuit.
Apprendre à lire le schéma, c’est passer du coloriage à la lecture. Voici l’alphabet.
Les symboles essentiels (votre alphabet de départ)
Dix symboles couvrent tout le début du parcours :

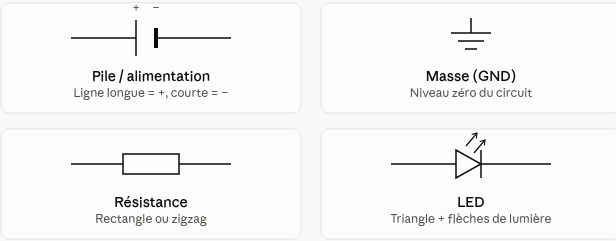

- La pile / l’alimentation : deux traits parallèles inégaux — le long est le +, le court le −. Parfois remplacée par une simple mention « +9V » en haut du schéma et un symbole de masse en bas.
- La masse (GND) : trois traits horizontaux décroissants, ou un trait avec hachures — c’est le « niveau zéro » du circuit, le retour commun vers le − de l’alimentation. Tous les symboles de masse d’un schéma sont reliés entre eux, même sans fil dessiné : première convention magique à connaître !
- La résistance : un rectangle (norme européenne) ou un zigzag (norme américaine — très fréquent sur le web). Les deux se rencontrent partout : retenez les deux, ils sont interchangeables. La valeur est notée à côté (220 Ω, 4,7 kΩ ou « 4k7 »…).
- La LED : un triangle pointant vers un trait (le sens de passage du courant), surmonté de deux petites flèches sortantes (la lumière émise). Le triangle pointe du + vers le − : le courant ne passe que dans ce sens.

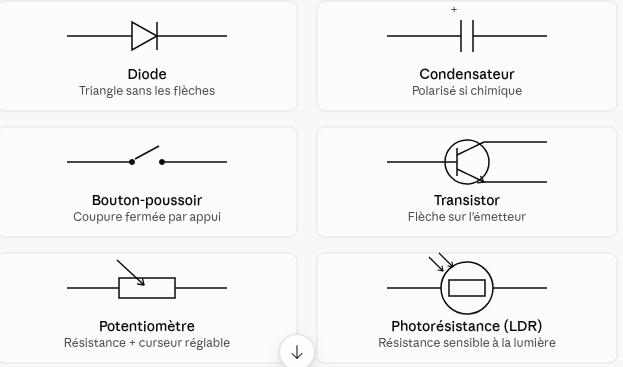

- La diode : même triangle-trait, sans les flèches de lumière.
- Le condensateur : deux traits parallèles (céramique) ; si l’un est courbe ou marqué +, c’est un chimique polarisé — le sens compte (l’étape 10 y reviendra).
- Le bouton-poussoir / interrupteur : une coupure dans le fil, avec un trait mobile qui vient la fermer.
- Le transistor : un cercle avec trois pattes (base, collecteur, émetteur — la flèche sur l’émetteur). Sa lecture fine attend l’étape 10 ; pour l’instant, sachez le reconnaître.
- Le potentiomètre : une résistance avec une flèche qui la « touche » au milieu — le curseur réglable.
- La photorésistance (LDR) : une résistance dans un cercle, frappée de deux flèches entrantes (la lumière reçue).
(Conseil pratique : dessinez ces dix symboles sur la première page de votre carnet de bord — votre antisèche personnelle, qui ne servira que quelques semaines avant de devenir superflue.)
Les trois conventions de lecture
- Les traits sont des fils (des connexions parfaites, sans résistance) — et un point noir à une intersection signifie « connecté ». Deux traits qui se croisent SANS point ne se touchent pas : ils se croisent, c’est tout. C’est LA convention qui piège les débutants — gravez-la.
- Le + en haut, la masse en bas : par convention, les schémas se dessinent avec l’alimentation positive en haut et le retour (masse) en bas — le courant conventionnel « descend » à travers les composants. Lire un schéma, c’est suivre ces chemins de haut en bas.
- La position sur le schéma ≠ la position sur la breadboard : le schéma optimise la clarté logique, votre câblage optimisera la clarté physique — les deux géographies sont indépendantes, seules comptent les connexions.
L’exercice guidé : du schéma au montage
Prenons le schéma le plus important de votre vie de débutant — celui de la prochaine étape : une pile 9V, une résistance de 330 Ω, une LED, en série (à la queue leu leu), retour à la pile.
Sur le schéma : le + de la pile (en haut) → un trait → le rectangle « 330 Ω » → un trait → le triangle de la LED (pointe vers le bas) → un trait → la masse (en bas, reliée au − de la pile). Une seule boucle, trois éléments, deux points de connexion à réaliser.

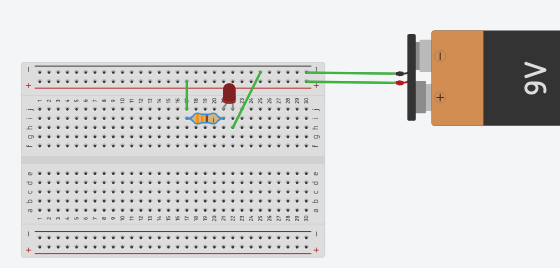

Traduction breadboard, en mots : le fil rouge de la pile rejoint le rail + ; un fil part du rail + vers une rangée ; une patte de la résistance dans cette rangée, l’autre patte dans une rangée plus loin ; la patte longue de la LED dans cette même rangée (les 5 trous connectés font la jonction — souvenez-vous), la patte courte dans une nouvelle rangée ; un fil de cette rangée vers le rail − ; le fil noir de la pile au rail −. La boucle est bouclée — au sens propre.
Relisez ce paragraphe schéma sous les yeux : chaque trait du dessin correspond à une jonction réelle. Ce va-et-vient schéma ↔ breadboard est exactement la gymnastique à installer — et elle devient un réflexe en trois montages.
Ce qu’il faut retenir
Un schéma électronique se lit avec dix symboles (résistance en rectangle OU zigzag, LED-triangle, les deux traits de la pile…), trois conventions (point = connexion, + en haut / masse en bas, position logique ≠ position physique) et une gymnastique de traduction vers la breadboard qui s’acquiert en pratiquant. Justement : la pratique commence maintenant. Le schéma de l’exercice n’attend plus que d’exister pour de vrai — pile, résistance, LED, et le calcul qui protège tout : votre premier montage, c’est l’étape 8.
