Étape 10 sur 16 du parcours « Débuter en électronique »
Votre boîte à compartiments est remplie, votre multimètre sait tout mesurer — il est temps de faire officiellement connaissance avec vos composants électroniques. Pour chacun des six essentiels : à quoi il ressemble, ce qu’il fait (avec l’analogie de l’eau quand elle éclaire), et le piège du débutant qui l’accompagne. À la fin, votre boîte ne contiendra plus des pièces mystérieuses, mais une équipe dont vous connaissez chaque joueur.
1. La résistance : le doseur universel

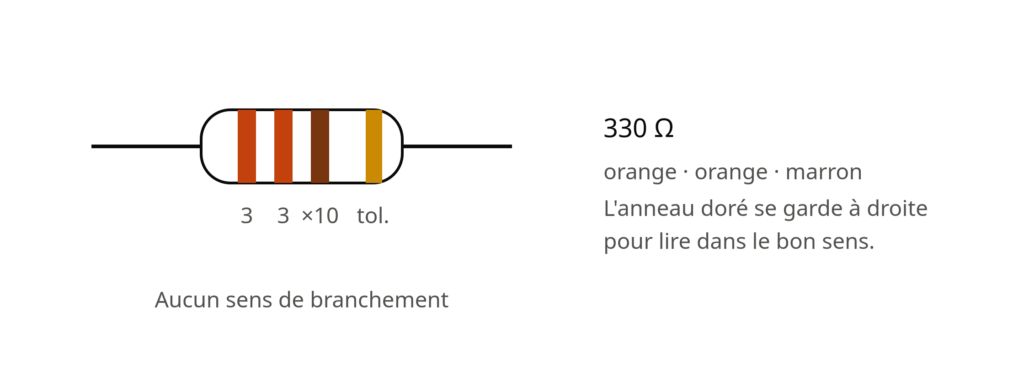

Reconnaître : petit cylindre beige ou bleu à deux pattes, ceint d’anneaux de couleur. Aucun sens de branchement.
Son rôle : freiner le courant — l’étranglement calibré du tuyau. Elle limite (la résistance de la LED), divise les tensions, polarise les transistors : c’est le composant le plus utilisé de l’électronique, et de très loin.
Lire le code couleur — la compétence du jour. Sur les modèles courants à 4 anneaux : les deux premiers anneaux = deux chiffres, le troisième = le multiplicateur (le nombre de zéros à ajouter), le quatrième (doré/argenté, un peu à l’écart) = la tolérance — il désigne aussi le sens de lecture : on lit en le gardant à droite. Les valeurs : noir 0, marron 1, rouge 2, orange 3, jaune 4, vert 5, bleu 6, violet 7, gris 8, blanc 9. Exemples : orange-orange-marron = 3, 3, ×10 = 330 Ω (une vieille connaissance !) ; marron-noir-rouge = 1, 0, ×100 = 1 000 Ω = 1 kΩ ; jaune-violet-orange = 4, 7, ×1000 = 47 kΩ. Moyen mnémotechnique consacré : « Ne Mangez Rien Ou Je Vous Brûle Votre Grande Barbe » (Noir-Marron-Rouge-Orange-Jaune-Vert-Bleu-Violet-Gris-Blanc). Et en cas de doute : le multimètre en mode Ω tranche en deux secondes.
Le décodeur de code couleur affiche la valeur et sa plage réelle selon la tolérance.
Le piège : confondre 1 kΩ et 10 kΩ pour un anneau mal lu sous mauvaise lumière — d’où la lampe de l’étape 5, et le multimètre-arbitre.
2. La LED et la diode : les sens uniques

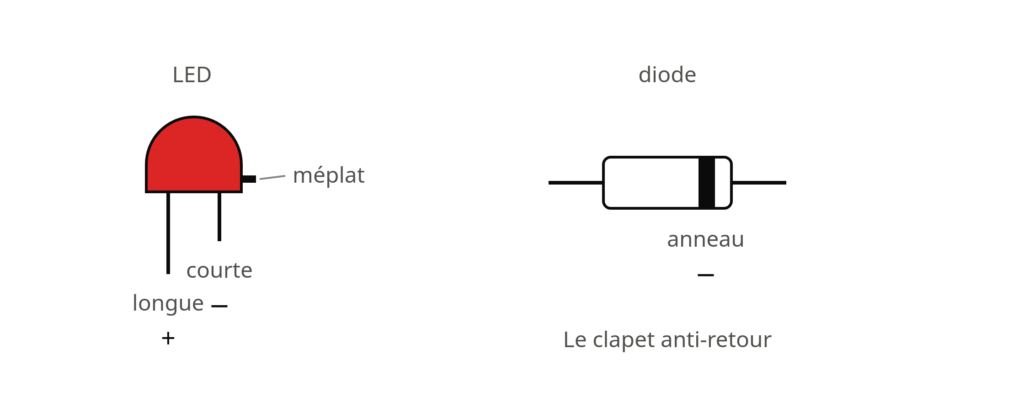

Reconnaître : la LED, vous la connaissez (dôme coloré, patte longue au +, méplat au −). Sa cousine la diode est un petit cylindre noir ou verre cerclé d’un anneau : cet anneau marque la cathode (le −), l’équivalent du méplat.
Leur rôle : laisser passer le courant dans un sens, le bloquer dans l’autre — un clapet anti-retour de plomberie. La LED en profite pour émettre de la lumière ; la diode « pure » sert de garde-barrière : protéger un montage d’une pile branchée à l’envers (l’étape alimentation y reviendra), aiguiller le courant.
Le piège : les sens, toujours les sens — et pour les LED, le calcul de la résistance qui va avec, à vie.
3. Le condensateur : le petit réservoir

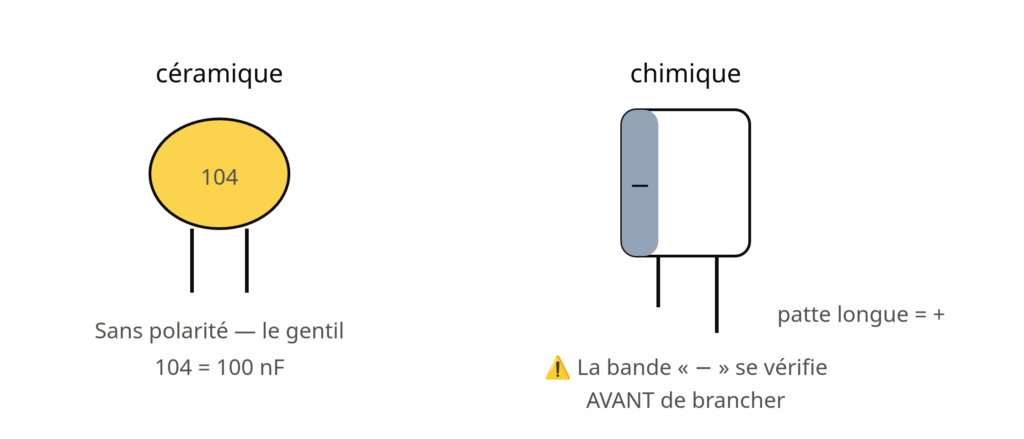

Reconnaître : deux familles dans votre kit. Les céramiques : petites lentilles ou gouttes beiges/jaunes, deux pattes, sans sens de branchement, marquées d’un code (« 104 » = 10 + 4 zéros en picofarads = 100 nF — même logique chiffres+multiplicateur que les résistances !). Les chimiques (électrolytiques) : petits cylindres métalliques dodus, polarisés — une patte longue (+) et une large bande latérale frappée de « − » désignant la cathode.
Son rôle : stocker une petite réserve d’énergie et la restituer — un mini château d’eau tampon. Il lisse les tensions (amortit les à-coups), temporise (il met un temps précis à se remplir : la base du clignotant de l’étape 11), filtre. Son unité : le farad, en pratique des microfarads (µF) pour les chimiques et nanofarads (nF) pour les céramiques.
Le piège — le vrai : brancher un chimique à l’envers. Contrairement à la LED qui boude en silence, le chimique inversé et alimenté peut chauffer, gonfler, voire éclater (à nos tensions : un « pop » et une odeur, plus de peur que de mal — mais épargnez-vous la surprise). La bande « − » se vérifie AVANT de brancher, systématiquement.
4. Le transistor : l’interrupteur commandé

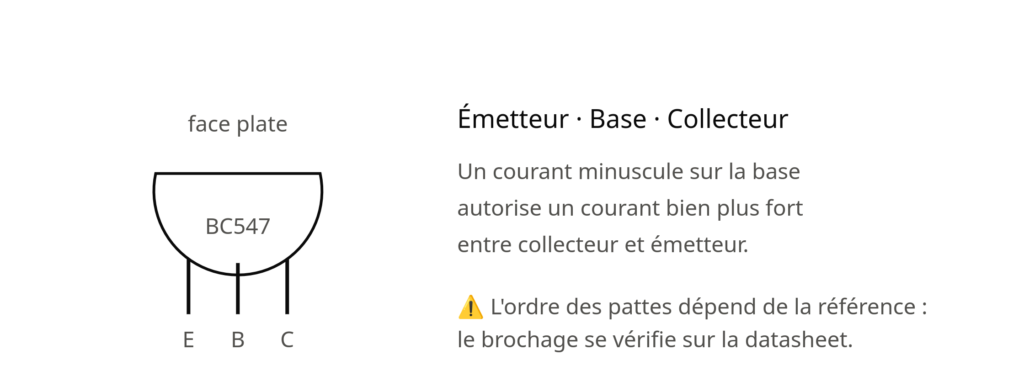

Reconnaître : petit demi-cylindre noir à face plate, trois pattes, référence gravée (2N2222, BC547…).
Son rôle — et c’est le composant-révolution : un interrupteur commandé électriquement. Un minuscule courant appliqué sur sa patte de commande (la base) autorise un courant bien plus fort à circuler entre les deux autres (le collecteur et l’émetteur). Image : un robinet-vanne dont la poignée serait actionnée par un filet d’eau. Conséquence immense : un signal faible (un capteur, une photorésistance) peut piloter une charge forte (LED puissante, relais, moteur) — c’est le principe fondateur de TOUTE l’électronique moderne, du montage de l’étape 11 aux milliards de transistors de votre téléphone.
Le brochage : les trois pattes ont chacune leur rôle (Émetteur-Base-Collecteur), et leur ordre dépend de la référence — pour votre 2N2222 ou BC547, un coup d’œil à sa fiche technique (« datasheet », cherchez « BC547 pinout ») lève le doute en dix secondes. Prenez ce réflexe datasheet tôt : c’est celui des électroniciens.
Le piège : intervertir les pattes — le montage ne fonctionne pas (et le transistor survit généralement à nos tensions). Le brochage se vérifie, il ne se devine pas.
5. Le bouton-poussoir : le contact franc

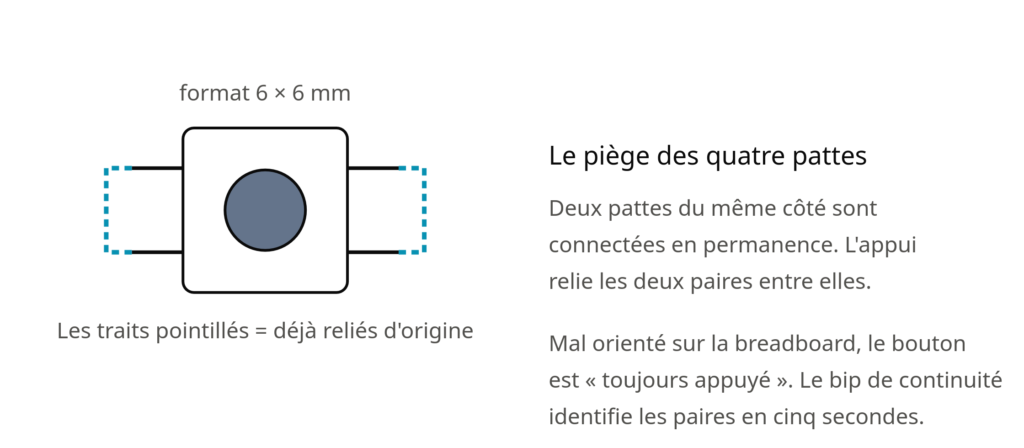

Reconnaître : petit carré à quatre pattes (format breadboard 6×6 mm). Subtilité des quatre pattes : elles vont par paires reliées d’origine — deux pattes du même côté sont déjà connectées entre elles ; l’appui relie les deux paires. Conséquence : mal orienté sur la breadboard, le bouton est « toujours appuyé ». Le bip de continuité identifie les paires en cinq secondes — premier réflexe avant tout câblage.
6. Le potentiomètre et la photorésistance : les résistances qui changent
Deux variations sur le thème de la résistance, vos premiers « capteurs » :

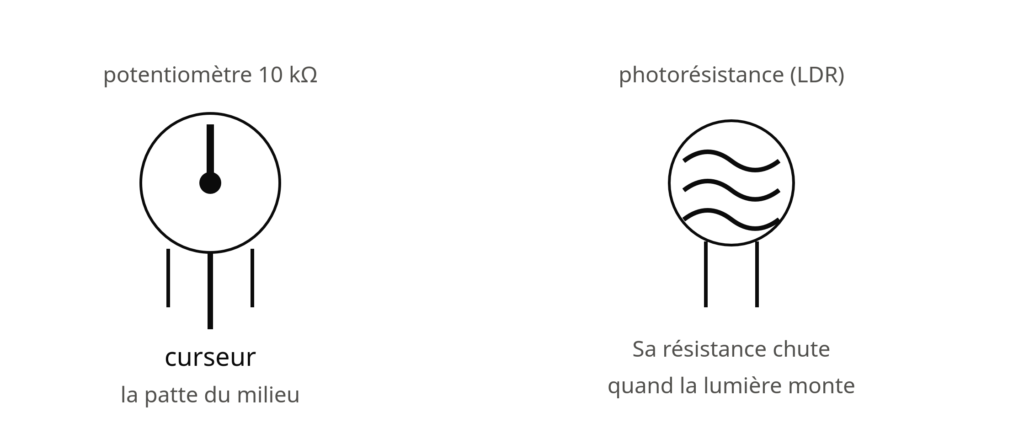

- Le potentiomètre : une résistance à trois pattes dont un curseur (la patte du milieu) se promène le long de la piste via un axe qu’on tourne — un robinet réglable à la main. Volume d’un ampli, variateur de LED : ce sera le montage 2 de l’étape 11.
- La photorésistance (LDR) : sa résistance chute avec la lumière (de centaines de kΩ dans le noir à quelques centaines d’Ω en plein jour — vérifiez au multimètre, c’est fascinant). Associée au transistor : la veilleuse automatique, montage 5 du même programme.
La galerie de portraits — récapitulatif
| Composant | Signe distinctif | Rôle | Le piège |
|---|---|---|---|
| Résistance | Anneaux colorés | Doser le courant | Mal lire le code → multimètre |
| LED / diode | Patte longue-méplat / anneau | Sens unique (+ lumière) | Le sens, la résistance associée |
| Condensateur céramique | Lentille beige | Réservoir (petites valeurs) | Aucun — le gentil |
| Condensateur chimique | Cylindre, bande « − » | Réservoir (grosses valeurs) | L’inversion — vérifier avant |
| Transistor | 3 pattes, référence | Interrupteur commandé | Le brochage → datasheet |
| Bouton 4 pattes | Carré 6×6 | Contact franc | Les paires pré-reliées → bip |
| Potentiomètre / LDR | 3 pattes à axe / tête sinueuse | Résistances variables | — vos premiers capteurs |
L’équipe est au complet et chacun a son rôle — il ne reste qu’à les faire jouer ensemble. Cinq montages progressifs, chacun introduisant un concept, du bouton-poussoir à la veilleuse automatique : le programme d’entraînement complet, c’est l’étape 11.
Et le boîtier noir à pattes ? Vous en croiserez un dès l’étape suivante. Un circuit intégré — souvent abrégé « CI » — n’est pas un composant de plus dans la liste : c’est une vingtaine de composants déjà assemblés, gravés ensemble sur une plaquette de silicium grande comme un ongle, et enfermés dans un boîtier dont seules les pattes dépassent. Vous ne le réparez pas, vous ne l’ouvrez pas : vous lui parlez par ses pattes, dont chacune a un rôle précis inscrit dans sa documentation.
En plomberie, c’est un bloc technique préfabriqué : là où vous auriez assemblé dix raccords, un seul module fait le travail — à condition de brancher les bons tuyaux aux bonnes entrées.
