Le grand moment est arrivé. La théorie est en place, le schéma est lu, le matériel attend : il est temps d’allumer une LED — le rite de passage de tout électronicien, du bricoleur du dimanche à l’ingénieur qui a commencé exactement pareil. Et contrairement aux milliers de débutants qui grillent la leur, vous allez le faire dans les règles : avec LE calcul qui protège, expliqué pour de bon. Comptez vingt minutes, fierté incluse.
D’abord, faisons connaissance avec la LED
Sortez une LED rouge de votre boîte et observez-la :
- Deux pattes de longueurs différentes : la longue = anode = +, la courte = cathode = −. Moyen mnémotechnique : la patte longue a « plus » de matière → le +.
- Un méplat sur la collerette du boîtier, côté patte courte : le second repère du −, précieux quand les pattes ont été coupées.
- Une LED est une diode (Light-Emitting Diode) : le courant ne la traverse que dans un sens. À l’envers, elle ne s’allume pas — et ne casse pas non plus (à nos tensions) : c’est l’erreur la plus bénigne du montage.
Deux caractéristiques invisibles complètent le portrait, et elles pilotent tout le calcul :
- Sa tension de seuil (Uled) : la LED « consomme » une tension fixe pour fonctionner — environ 2V pour une rouge (1,8-2,2V selon les modèles ; les blanches et bleues montent à ~3-3,4V).
- Son courant de confort (Iled) : 15-20 mA pour briller joyeusement — au-delà de ~25-30 mA, sa vie raccourcit ; bien au-delà, c’est l’éclair et l’odeur que vous connaissez de réputation.
LE calcul : la résistance de limitation
Voici le raisonnement complet — le premier vrai calcul de votre parcours, et le modèle de tous les suivants :
La situation : une pile 9V, une LED rouge (seuil 2V, confort 20 mA). Question : quelle résistance mettre en série pour plafonner le courant à 20 mA ?
Le raisonnement en trois temps :
- Quelle tension reste pour la résistance ? La pile fournit 9V ; la LED en « prend » 2 pour elle. Le reste se répartit sur ce qui est en série — notre résistance : Ur = Ualim − Uled = 9 − 2 = 7V.
- La loi d’Ohm fait le reste. On veut 20 mA (= 0,02 A) à travers une résistance qui a 7V à ses bornes : R = U / I = 7 / 0,02 = 350 Ω.
- On arrondit à la valeur du commerce. 350 Ω n’existe pas dans la série standard : on prend la valeur normalisée voisine — 330 Ω (courant légèrement supérieur, ~21 mA : très bien) ou 390 Ω (légèrement inférieur, ~18 mA : très bien aussi). Règle du débutant : dans le doute, arrondir au-dessus — une LED un peu moins brillante vaut mieux qu’une LED un peu maltraitée.
La formule à encadrer dans le carnet :
R = (Ualim − Uled) / Iled
Elle resservira pour chaque LED de votre vie : autre pile, autre couleur, autre courant souhaité — trois nombres, une soustraction, une division.
(Vérification express au passage : et sans résistance ? R ≈ 0 → I = 7 / presque-zéro → un courant énorme → l’éclair. La théorie de l’étape 4, en chair et en silicium.)
Le montage, pas à pas

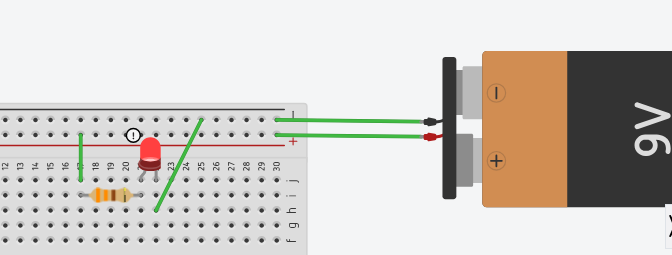

Il vous faut : la breadboard, la pile 9V avec son clip, une résistance de 330 Ω (code couleur : orange-orange-marron + anneau de tolérance doré), une LED rouge, deux fils Dupont.
- Pile débranchée du clip pour toute la phase de câblage — le réflexe de l’étape 5.
- Le fil rouge du clip dans le rail + de la breadboard, le fil noir dans le rail −.
- Un fil Dupont du rail + vers une rangée du milieu — disons la rangée 10.
- La résistance : une patte en rangée 10 (elle rejoint le fil — les 5 trous connectés font la jonction), l’autre patte en rangée 15. Le sens d’une résistance est indifférent.
- La LED : patte longue en rangée 15 (jonction avec la résistance), patte courte en rangée 20.
- Un fil Dupont de la rangée 20 vers le rail −. La boucle est complète : + → résistance → LED → −.
- Relisez le circuit une fois en suivant du doigt le chemin du courant (l’habitude en or), puis clipsez la pile.
💡 Lumière.
Prenez le temps de savourer : ce point rouge est votre premier circuit — compris, calculé, câblé. Le rite de passage est accompli.
Si ça ne s’allume pas (le mini-diagnostic)
Dans l’ordre des probabilités : la LED à l’envers (retournez-la — aucun mal n’est fait) → un fil décalé d’une rangée (le grand classique : rangée 14 au lieu de 15, la jonction n’existe pas) → le rail + coupé au milieu de la breadboard (le piège annoncé : pontez les deux moitiés) → la pile (testez-la au multimètre, tiens, justement…). Ce réflexe de diagnostic méthodique aura son étape entière — vous venez d’en faire la première gamme.
Trois variantes pour ancrer le calcul
- Changez de couleur : une LED blanche (seuil ~3,2V) sous 9V à 20 mA → R = (9 − 3,2) / 0,02 = 290 Ω → 330 Ω fait encore l’affaire. Refaites le calcul vous-même avant de lire la solution : c’est le but.
- Changez de source : la même LED rouge en USB 5V → R = (5 − 2) / 0,02 = 150 Ω. La formule absorbe tout.
- Deux LED en série ? Leurs seuils s’additionnent (2 + 2 = 4V « pris ») → R = (9 − 4) / 0,02 = 250 Ω → 270 Ω. Vous venez d’anticiper l’étape 11.
Ce qu’il faut retenir
Allumer une LED proprement tient en trois savoirs : son sens (patte longue au +, méplat au −), ses deux chiffres (seuil ~2V en rouge, confort ~20 mA), et la formule de la résistance de limitation : R = (Ualim − Uled) / Iled — arrondie à la valeur du commerce supérieure. Ce petit calcul est le premier d’une longue série de choix raisonnés : vous ne branchez plus au hasard, vous concevez.
Et le mini-diagnostic de panne vous l’a soufflé : pour aller plus loin, il faut voir l’invisible — mesurer. Votre multimètre attend son mode d’emploi complet : c’est l’étape 9.
